WDLB使用場合

高精度回轉運動

減少由負載變動及 切削力變化等引起的震動及噪音。

減少由正反轉引起的沖擊及噪音。

減少由以上引起的蝸輪加劇磨損。

增加蝸輪輸出的響應速度。

精密分度裝置

數控機床、流水線、切割機、輸送線等。

分度裝置、讀數機構等要求運動準確的場合。

速度有變化的場合

減少由速度變化引起的沖擊及噪音。

減少由速度變化引起的蝸輪加劇磨損。

特點

蝸輪蝸桿伺服減速器45-50-55-63-75-90六種規格，采用雙導蝸桿傳動。蝸桿的左右齒面使用不同的導程角，引起齒厚的漸變，這樣就可以移動蝸桿調整嚙合間隙

-蝸輪回轉背隙可以調整到小于1弧分。

-減速器使用后可以重新調整間隙。

-輸入用聯軸器聯結：可靠無背隙。

-輸出用錐形夾緊環聯軸器：可靠無背隙。

精密雙導程輸出方式

WDLB減速器是精密行星減速器的理想替代產品，設備廠商可以大幅度減少使用精密行星齒輪減速器的應用成本

核心賣點

WDLB減速器是精密行星減速器的理想替代品，設備廠商可以大幅度減少使用精密行星減速器的應用成本

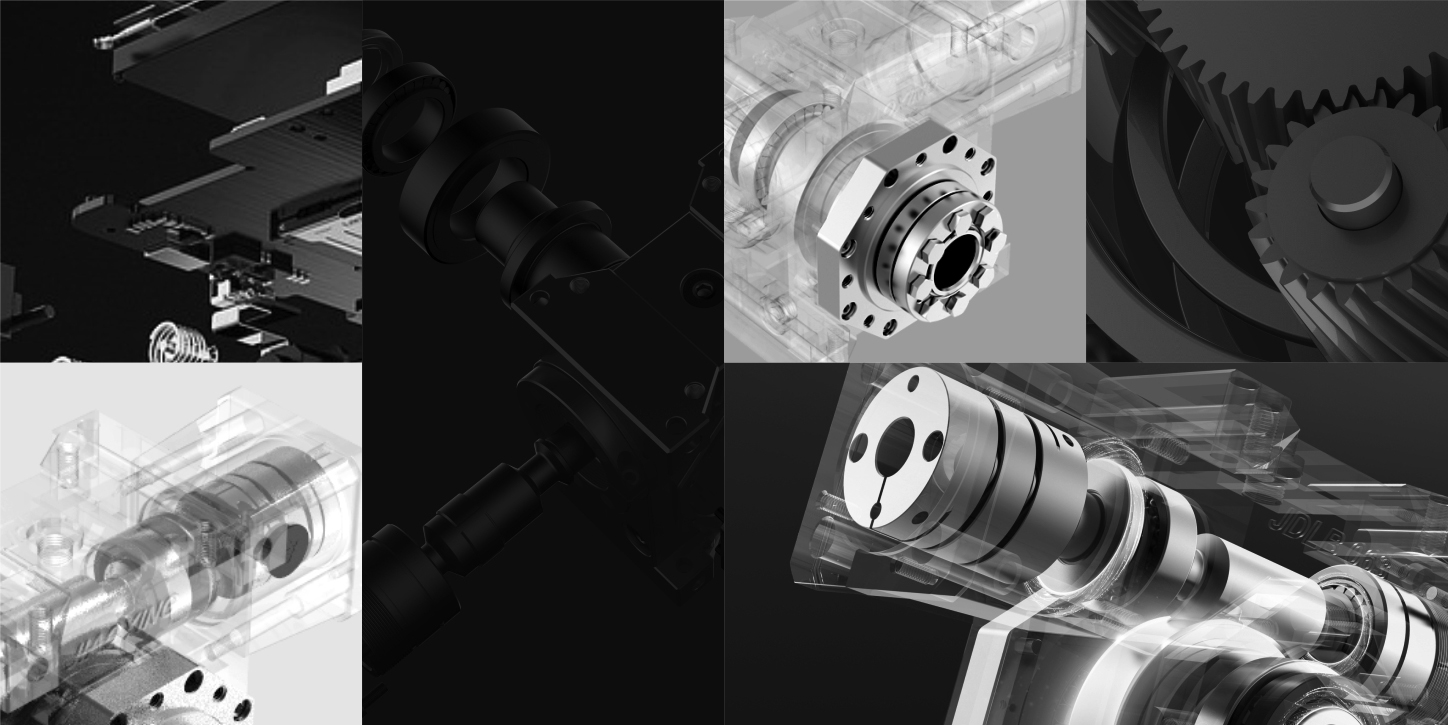

優化的接觸面

*先進的加工技術加上精密的組裝，確保齒部的正確嚙合，減小齒面的接觸應力

*特殊研發的蝸輪銅合金，使齒部具有高強度及很好的耐磨性

*加上大比率齒面接觸，蝸輪不易磨損，能長期保持鎖定的側隙免維護

*加裝高性能全合成潤滑油

*全封閉結構，無需更換潤滑油優化的調整結構

* 能快速設定側隙

* 剛性好，精度高

* 專利結構能快速安裝伺服電機

* 伺服電機專用高剛性、低慣量聯軸器

* 可提供各種和伺服電機相配的法蘭蝸輪使用加大圓錐滾子軸承

* 能承受很大的軸向負荷

* 軸承預緊安裝，具有更高的支承剛性蝸桿使用圓錐滾子軸承

* 一端安裝兩個圓錐滾子軸承，具有更長的使用壽命

* 消除蝸桿熱伸長引起的誤差

* 軸承預緊安裝，具有更高的支承剛性提供兩種輸出背隙

* 超精密級：1弧分,適用于要求比較高的場合

* 精密級：2~4弧分,品質和價格的折衷方案外殼重力澆鑄成形

* 高強度鋁合金澆鑄并經過熱處理

* 剛性好，重量輕

* 外形美觀耐候性好

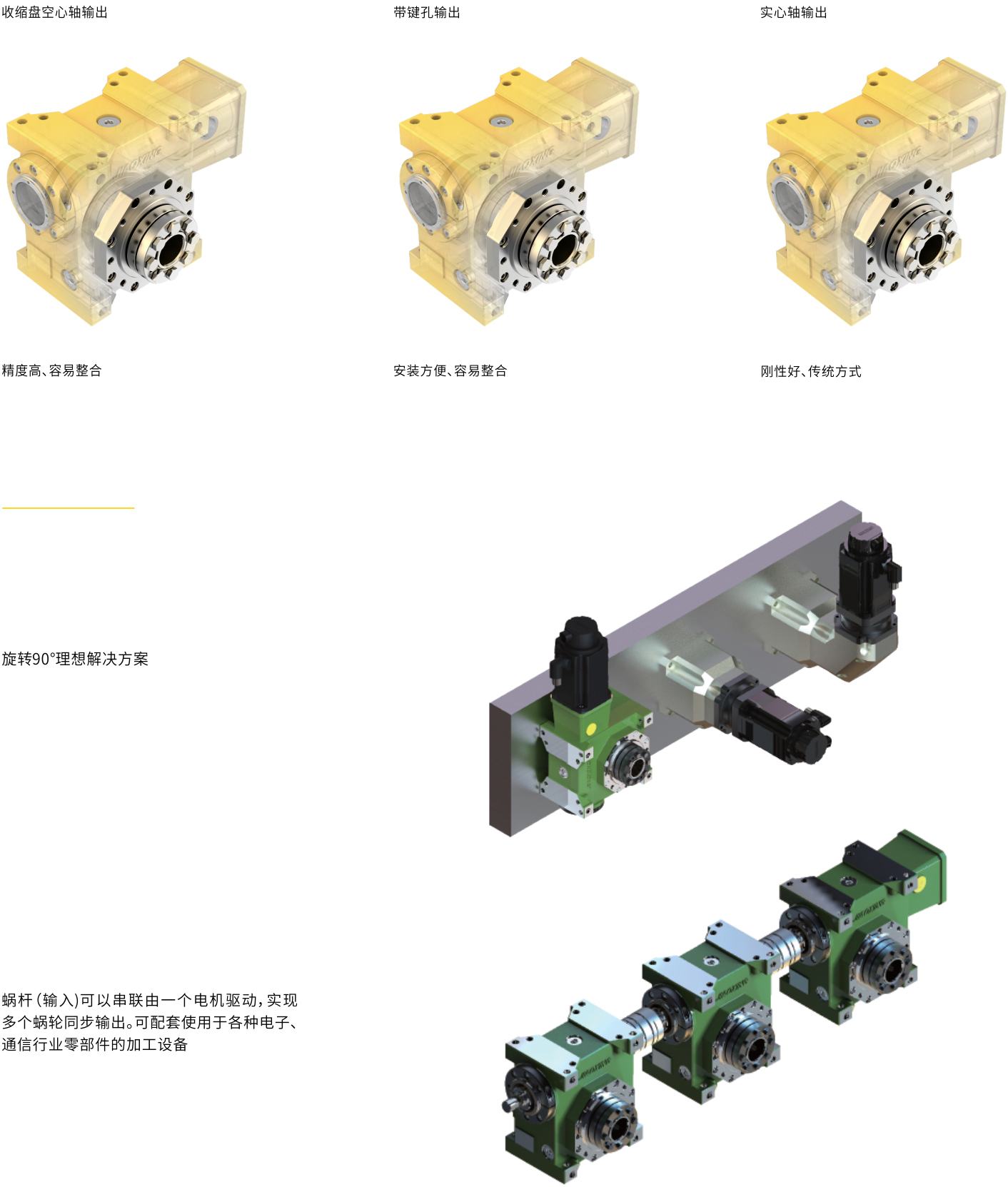

應用場景

選型指南

下列的標題包含選擇減速器的原理以及正確使用它們的方法。具體的數值參照相應的章節

輸出扭矩

1.1 額定扭矩 M_n2[Nm]

扭矩作用于連續平穩運轉的減速器且在工作系數f_s=1的情況下測出的數值。

1.2 需求的扭矩 T_2r[Nm]

基于實際所需，數值等于或小于減速器的額定扭矩M_n2。

1.3 計算扭矩 T_2c[Nm]

在選擇減速器時有用。它要考慮實際需求的扭矩M_r2以及工作系數f_s，由以下關系式計算出：

功率

2.1 額定輸入功率P_n1[kW]

減速器安全運轉時的功率(kW)值，列于參數表中。它是在速度 等于n1且工作系數f_s=1的情況下得出的。2.2額定輸入功率P_n2[kW]

減速器的輸出功率值,可以用下面的公式計算:

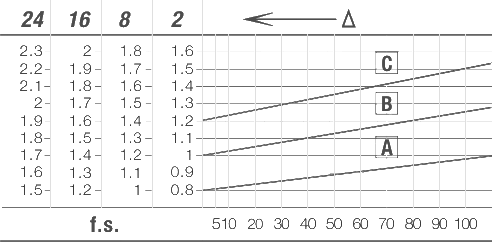

工作系數[f_s]

3.1 額定扭矩M_n2[Nm]

減速器的工作系數(f_s)主要取決于減速機的運行條件，為了選擇最合適的工作環境系數進行正確的組合，必須考慮如下因素:

1.減速器的負載形式:A-B-C

2.工作時間:小時/天(△)

3.開機頻率:次/小時(*)

負載類型:A一均衡負荷, f_a≤0.3

B-中等沖擊, f_a≤3

C-嚴重沖擊, f_a≤10

f_a=J_e/J_m

-J_e(kgm2):在驅動軸上衰降的慣性矩

-J_m(kgm2):電機慣性矩

-如果f_a>10時請與技術服務部聯系A(chǔ)-輕質材料螺旋輸送機，風扇，裝配線，輕質材料皮帶輸送機，小型攪拌機，提升機，清潔機，灌裝機，控制器。

B-卷繞裝置,木工機械,貨物提升機，平衡器，螺紋機，介質攪拌機，重型材料皮帶輸送機，絞盤，移動門，刮機，包裝機，混凝土攪拌機，起重機，磨割機，卷板機，齒輪泵。

C-重型材料攪拌機，剪切機，壓力機，離心機，旋轉支撐，重型材料絞盤和提升機，磨床，石材，升降機，鉆孔機，錘式粉碎機，凸輪壓力機，折疊機，運輸帶，翻斗車，振動器，撕碎機

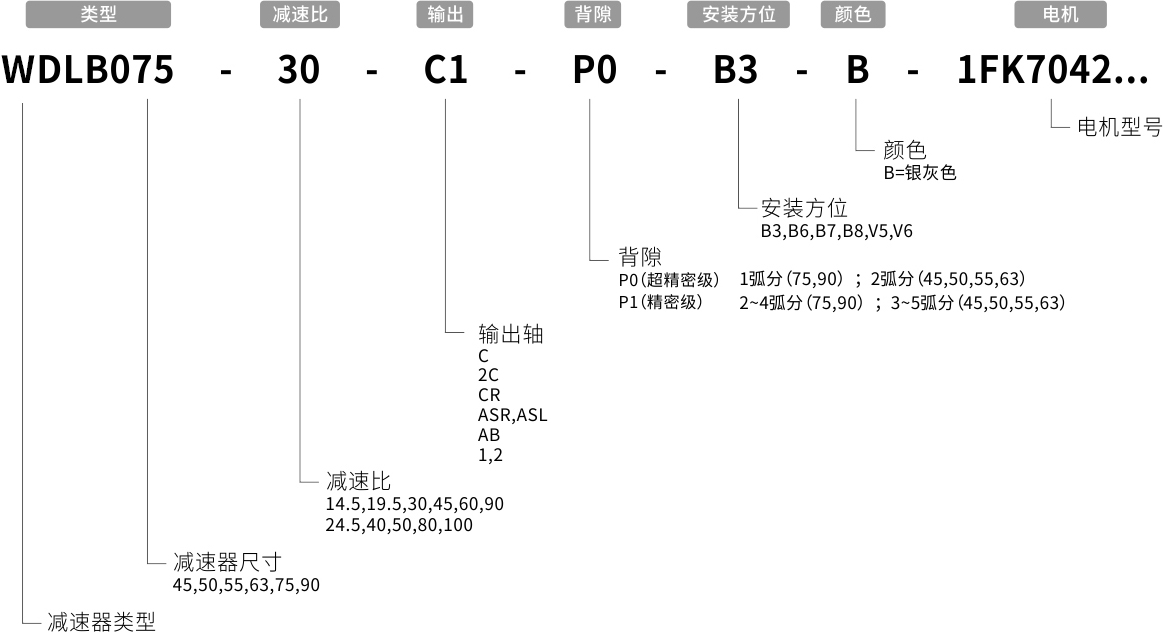

產品名稱

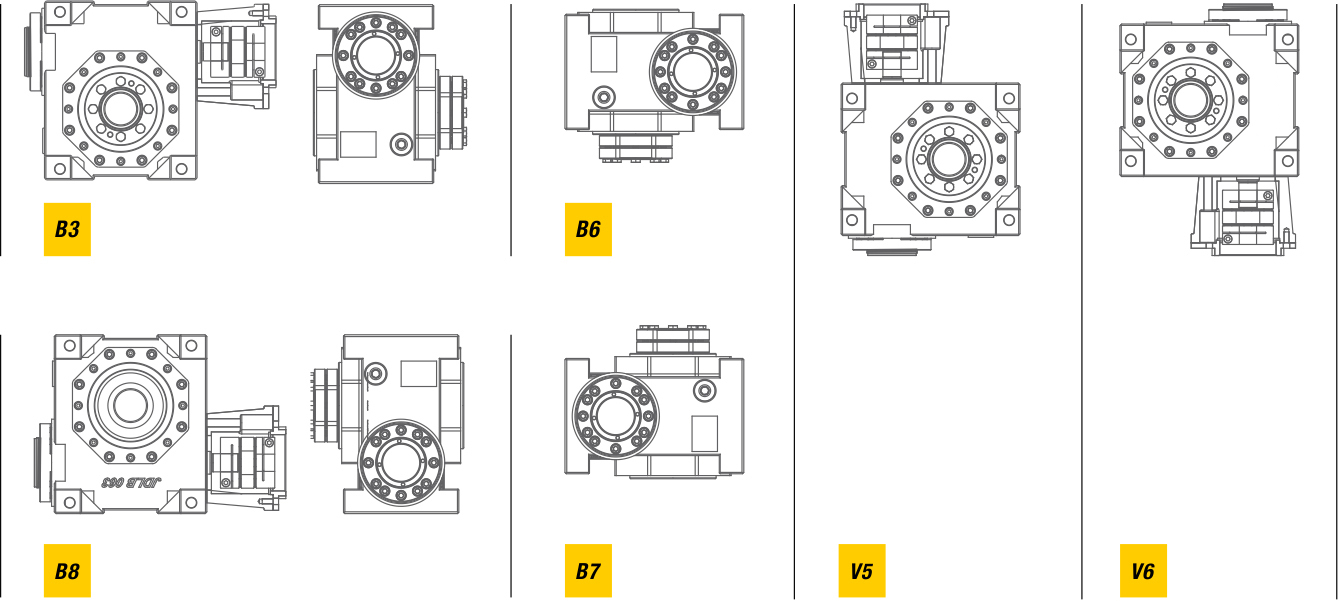

安裝方位

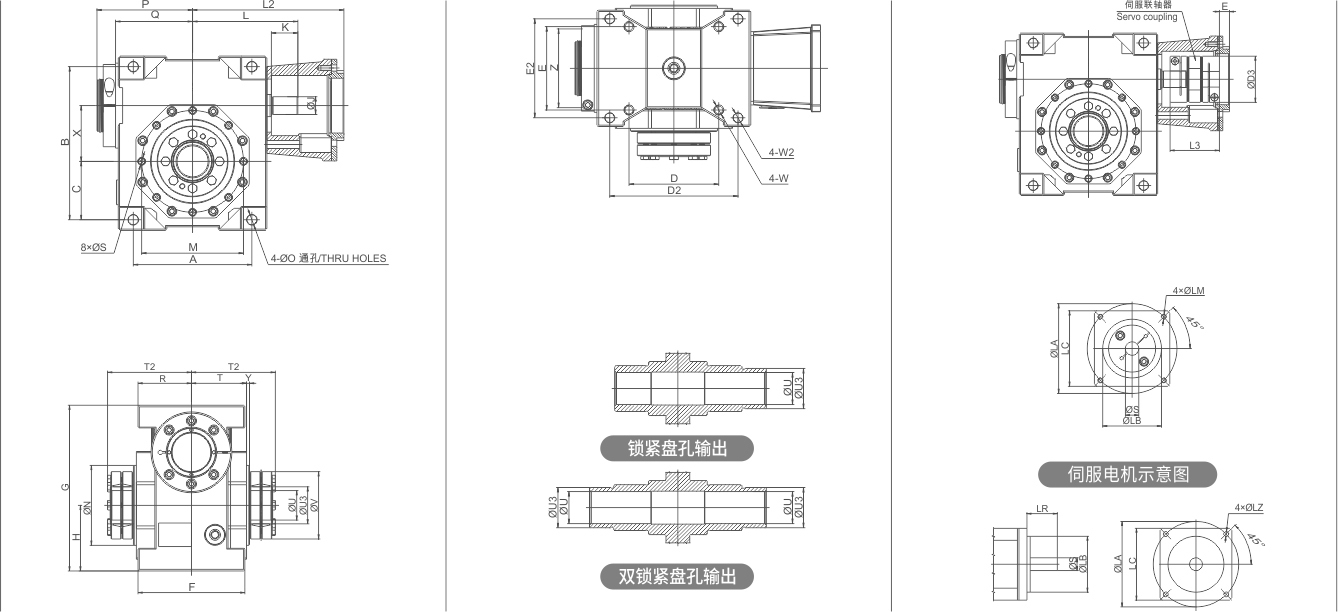

系列尺寸圖
